Thư viện thiết bị MindFC
Kết nối nhanh gateway, cảm biến và thiết bị đo lường công nghiệp vào hệ sinh thái MindFC. Nội dung được tổng hợp từ tài liệu TaiLieuThietBi.pdf, tập trung vào cấu hình kết nối, giao tiếp, ứng dụng và thông số cần dùng khi triển khai.
Tư liệu hình ảnh thiết bị & lắp đặt

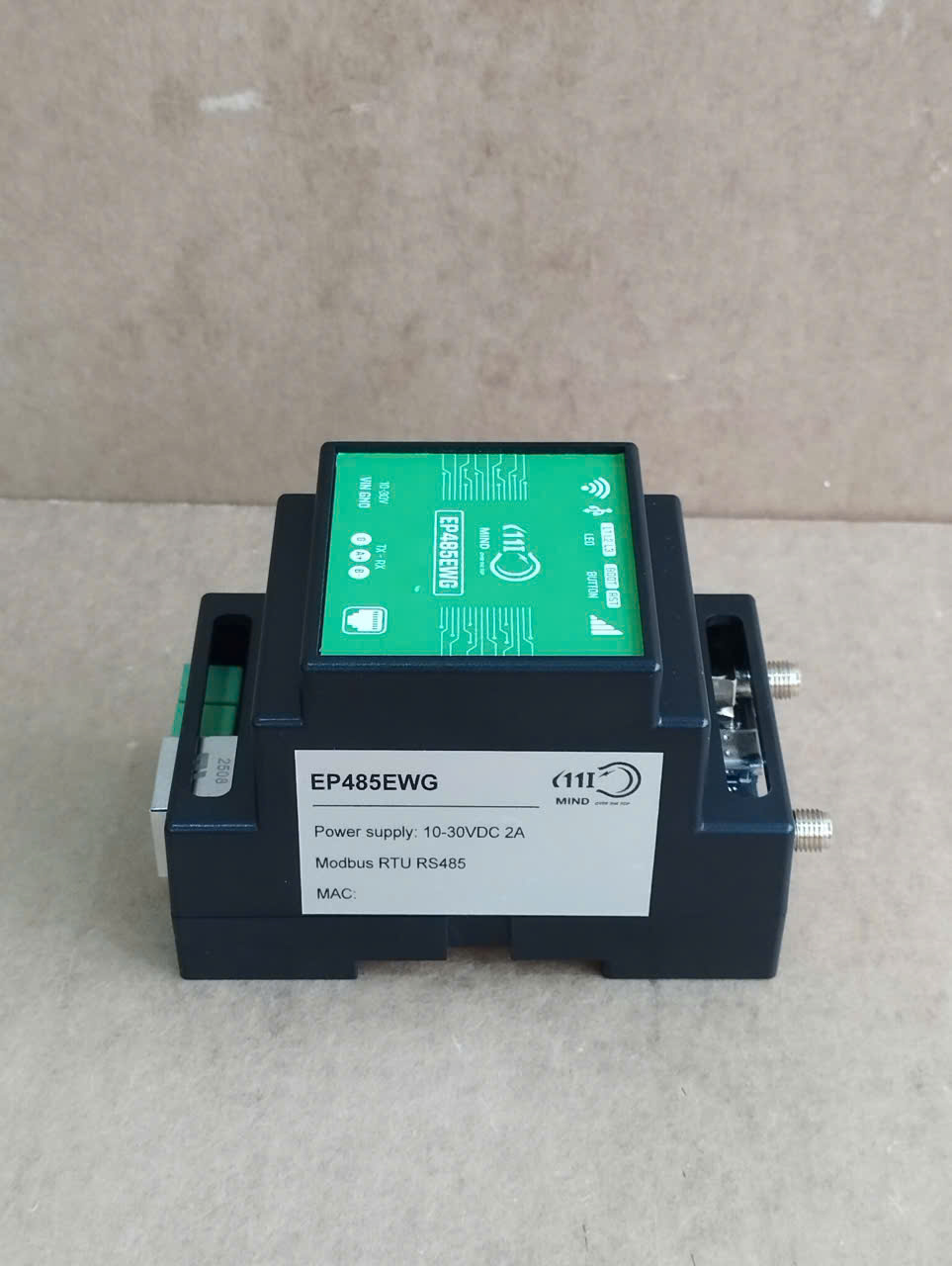

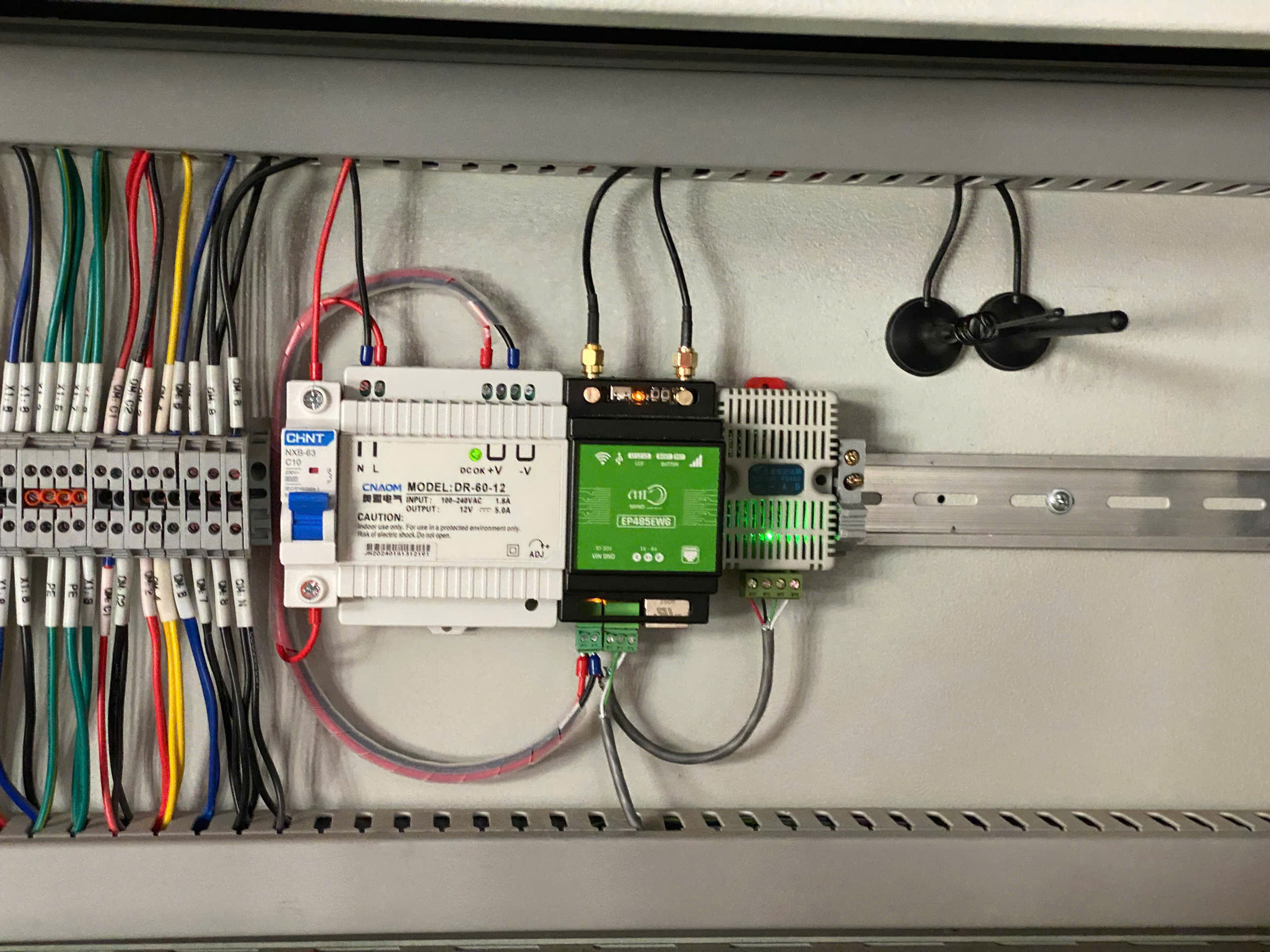

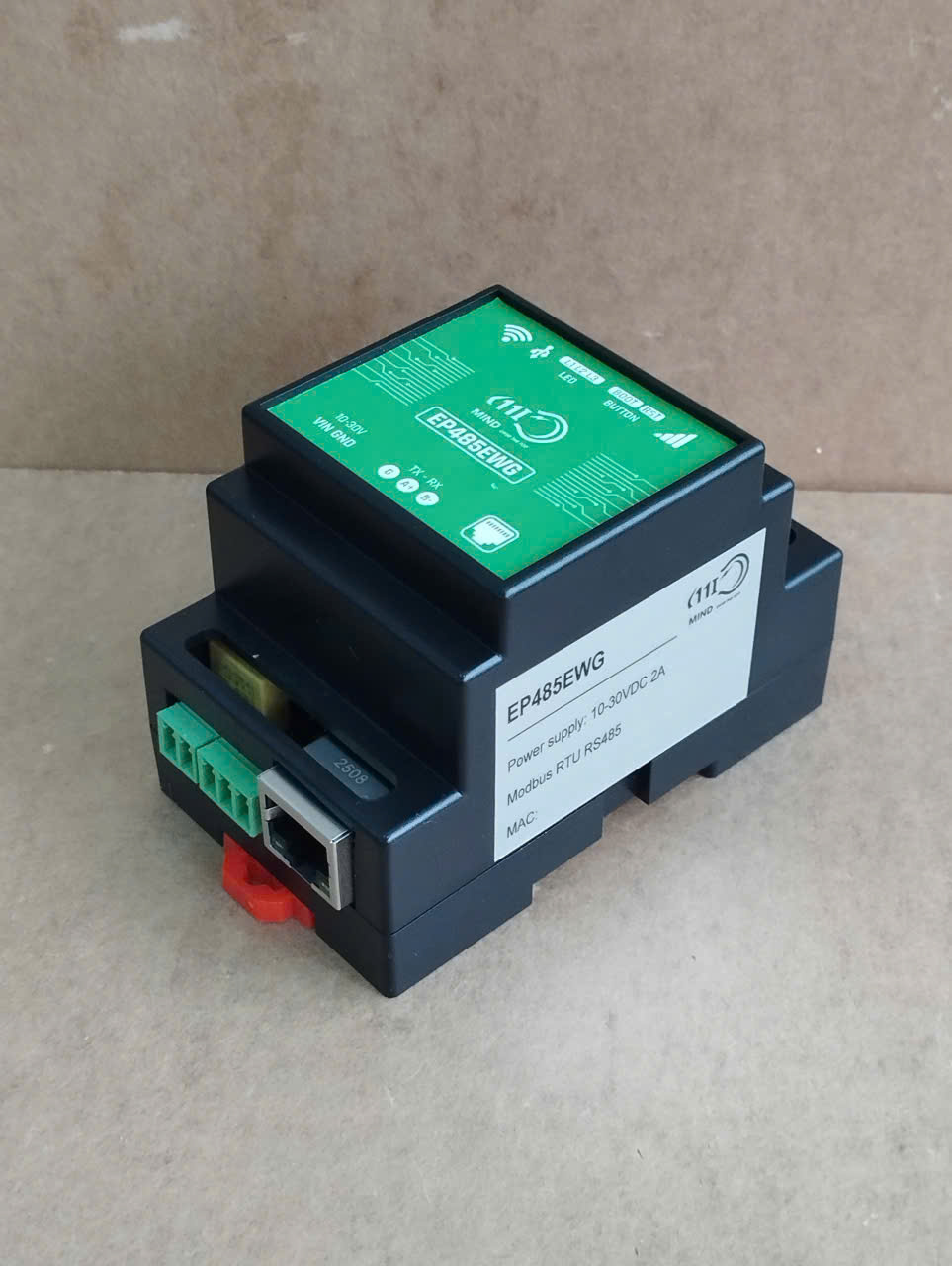

Ảnh thực tế của gateway EP485EWG, cổng kết nối, anten và một số tình huống lắp đặt trong tủ điện công nghiệp.

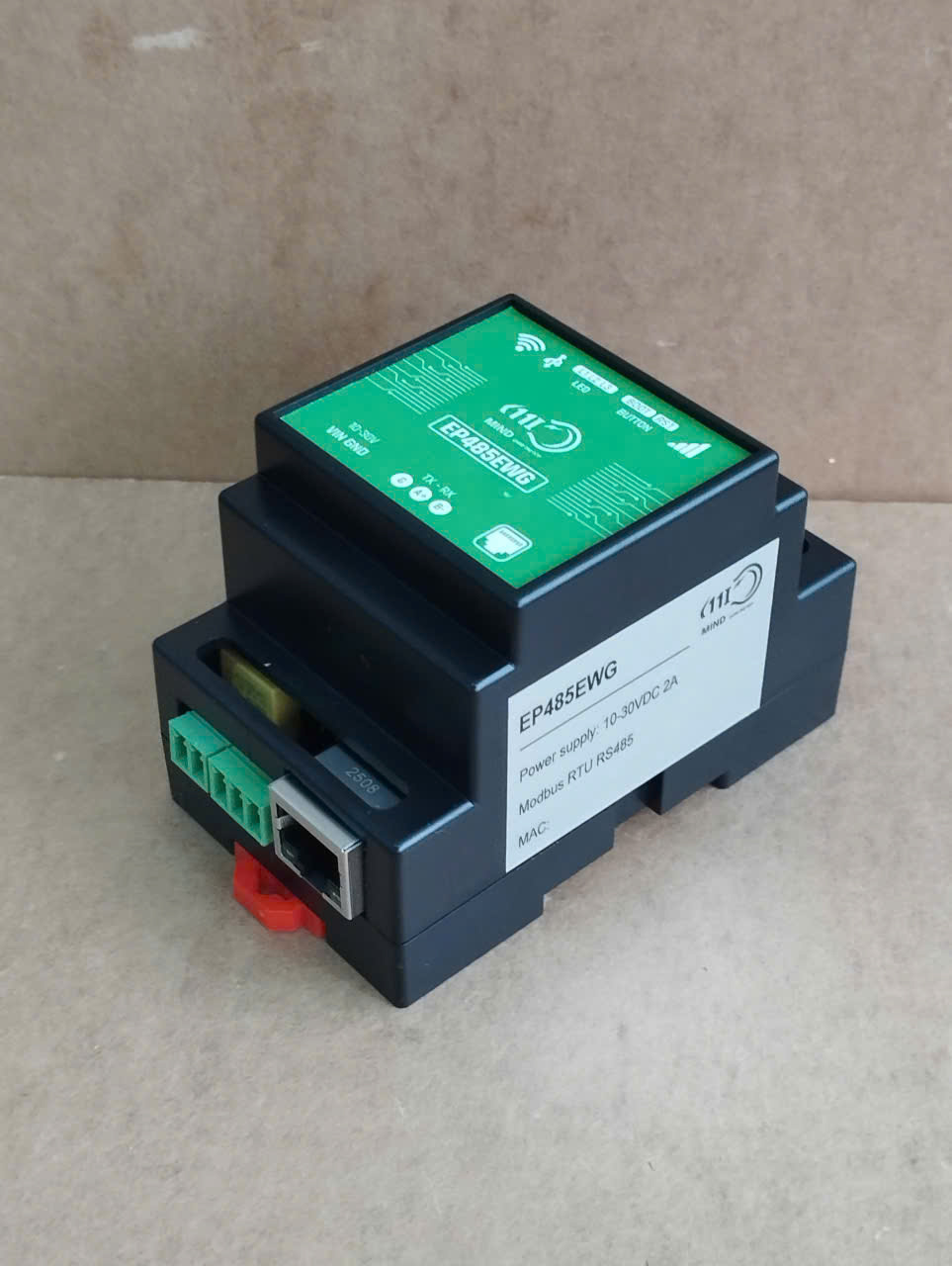

DTU EP485EWG
Gateway RS485 công nghiệp, thu thập dữ liệu Modbus RTU và truyền lên MindFC qua Ethernet, Wi-Fi hoặc 4G.
- RS485, Modbus RTU, MQTT Gateway
- Ethernet + Wi-Fi + 4G
- Lắp ray DIN, phù hợp tủ điện
DTU EP485W
Phiên bản Wi-Fi cho điểm đo có hạ tầng mạng không dây ổn định, dùng để gom dữ liệu RS485 lên nền tảng.
- RS485, Modbus RTU
- Kết nối Wi-Fi
- Phù hợp trạm đo trong nhà máy
DTU EP485WG
Phiên bản Wi-Fi + 4G cho khu vực khó kéo mạng LAN hoặc cần đường truyền dự phòng khi vận hành từ xa.
- RS485, Modbus RTU
- Wi-Fi + mạng di động 4G
- Phù hợp trạm quan trắc phân tán
Cảm biến nhiệt độ hồng ngoại
Đo nhiệt độ không tiếp xúc cho bề mặt vật thể, dây chuyền hoặc khu vực nhiệt cao với dải đo mặc định 0-600°C.
- RS485, Modbus RTU
- Độ phân giải 0.1°C
- Vỏ thép không gỉ 304, IP54
Cảm biến nhiệt độ & độ rung
Giám sát tình trạng động cơ, quạt, máy bơm, máy nén khí và hộp giảm tốc bằng dữ liệu rung và nhiệt độ bề mặt.
- RS485, Modbus RTU
- RMS tốc độ rung 0-50 mm/s
- IP68, dải làm việc -40 đến +80°C
Cảm biến tiệm cận & Encoder
Nhóm thiết bị hỗ trợ phát hiện kim loại, đếm sản phẩm và đo chiều dài vật liệu trên băng tải hoặc dây chuyền cắt.
- Tiệm cận PNP NO, 6-36V DC
- Encoder xung 1 cm, 10 cm, 1 m
- Ứng dụng trong đóng gói, dệt, cuộn và cắt
Thiết bị & cảm biến tham khảo có thể tích hợp
Tham khảo danh sách phổ biến từ ThingsBoard IoT Device Library để mở rộng nhóm thiết bị có thể kết nối vào MindFC qua MQTT, HTTP, CoAP, Modbus, Ethernet, RS485, Wi-Fi, LoRaWAN, BLE hoặc LTE.
Development Board
ESP32 Dev Kit V4
Board Wi-Fi/Bluetooth phổ biến cho prototype IoT, telemetry realtime và thử nghiệm firmware.
Vendor: Espressif
IAQ Sensor
AM308 LoRaWAN 9-IN-1 IAQ Sensor
Cảm biến chất lượng không khí trong nhà, phù hợp môi trường văn phòng, tòa nhà và kho.
Vendor: Milesight
Single Board Computer
Raspberry Pi 4
Máy tính nhúng dùng làm gateway, edge node, data logger hoặc môi trường chạy service IoT.
Vendor: ThingsBoard / Raspberry
Edge Gateway
reComputer R1100
Thiết bị edge công nghiệp cho kết nối hiện trường, xử lý dữ liệu cục bộ và truyền về nền tảng.
Vendor: Seeed Studio
CO2 Sensor
CO2 Display Lite
Cảm biến CO2, nhiệt độ và độ ẩm cho giám sát chất lượng không khí và tiện nghi không gian.
Vendor: MClimate
LoRaWAN Gateway
UG56 LoRaWAN Gateway
Gateway LoRaWAN cho mạng cảm biến phân tán, nông nghiệp thông minh và đô thị thông minh.
Vendor: Milesight
Controller
KNX IP Multi IO 580
Bộ I/O KNX/IP cho tòa nhà thông minh, tích hợp điều khiển và trạng thái thiết bị hạ tầng.
Vendor: Weinzierl Engineering
Environment Sensor
AgroSense Air Temperature and Humidity Sensor
Cảm biến nhiệt độ, độ ẩm không khí cho nông nghiệp thông minh, nhà kính và môi trường kho.
Vendor: Makerfabs
Tracker
Badge Tracker
Thiết bị định vị tài sản hoặc nhân sự cho fleet tracking, asset tracking và logistics.
Vendor: Lansitec
CO2 Sensor
Carbonless CO2 Temperature and Humidity Sensor
Cảm biến CO2, nhiệt độ và độ ẩm cho theo dõi môi trường phòng, văn phòng và khu sản xuất.
Vendor: NanoSensorics
Single Board Computer
ODYSSEY STM32MP157C
Board Linux/MCU dùng cho gateway, edge application và các bài toán tích hợp phần cứng.
Vendor: Seeed Studio
PIR & Light Sensor
WS202 PIR & Light LoRaWAN Sensor
Cảm biến hiện diện và ánh sáng cho smart office, smart building và tối ưu vận hành không gian.
Vendor: MilesightDanh sách trên là nhóm thiết bị tham khảo từ IoT Device Library. Khi triển khai thực tế, MindFC sẽ kiểm tra giao thức, telemetry mapping, nguồn cấp, môi trường lắp đặt và yêu cầu bảo mật trước khi tích hợp.
So sánh phiên bản DTU EP485
| Phiên bản | Kết nối hỗ trợ | Gợi ý sử dụng |
|---|---|---|
| EP485W | Wi-Fi | Điểm đo trong khu vực có Wi-Fi ổn định. |
| EP485EW | Ethernet + Wi-Fi | Tủ điện hoặc nhà máy có mạng LAN. |
| EP485WG | Wi-Fi + 4G | Điểm đo cần dự phòng mạng hoặc khó kéo LAN. |
| EP485EWG | Ethernet + Wi-Fi + 4G | Phiên bản đầy đủ cho môi trường công nghiệp cần độ linh hoạt cao. |
Tài liệu không định nghĩa phiên bản chỉ có Ethernet (EP485E) hoặc chỉ có 4G (EP485G).
Thiết bị RS485 tương thích
DTU EP485 có thể làm việc với nhiều thiết bị chuẩn Modbus RTU/RS485 như đồng hồ điện, cảm biến nhiệt độ, áp suất, lưu lượng, PLC, biến tần, data logger và hệ thống BMS/SCADA.
Câu hỏi thường gặp
Thiết bị nào nên dùng khi cần Ethernet, Wi-Fi và 4G?
EP485EWG là lựa chọn đầy đủ nhất vì hỗ trợ cả Ethernet, Wi-Fi và 4G, phù hợp cho tủ điện hoặc trạm đo cần nhiều phương án kết nối.
Gateway EP485 gửi dữ liệu lên MindFC bằng cách nào?
Gateway đọc dữ liệu Modbus RTU qua RS485, ánh xạ dữ liệu sang JSON và gửi telemetry hoặc attributes lên nền tảng thông qua MQTT Gateway.
Cảm biến trong tài liệu dùng giao thức gì?
Các cảm biến nhiệt độ hồng ngoại và cảm biến nhiệt độ & độ rung dùng RS485/Modbus RTU. Cảm biến tiệm cận và Encoder xuất tín hiệu số/xung để kết nối vào bộ đếm, PLC hoặc module thu thập phù hợp.
